Описание
Кабели силовые с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести на напряжение 0,66 кВ.
Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).
Применение:Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66кВ номинальной частоты 50 Гц.
Кабели применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).
Кабели не распространяют горение при групповой прокладке.

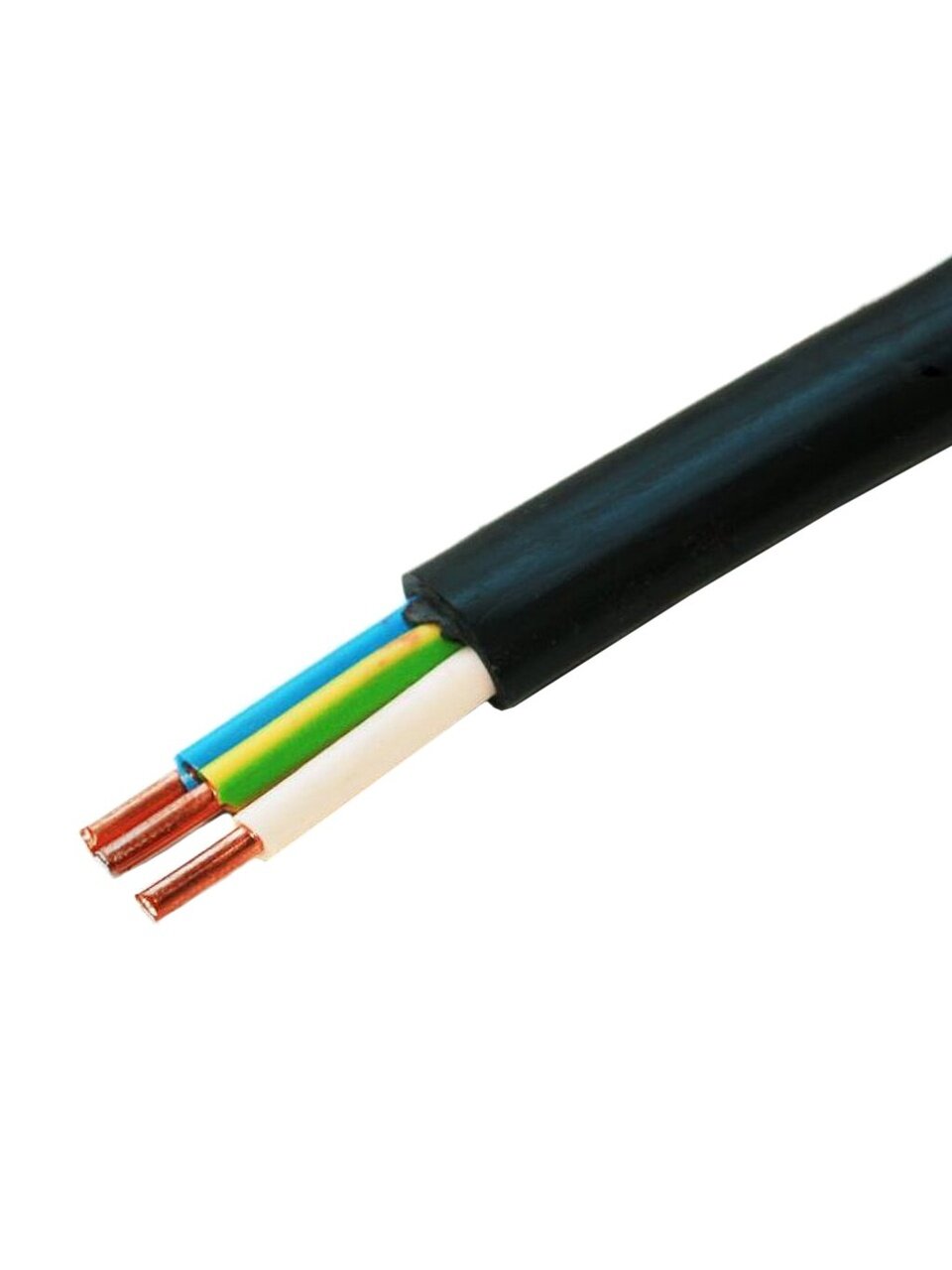

Конструкция:Изоляция — из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.
Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник.
Изолированные жилы уложены параллельно в одной плоскости.
Внутренняя оболочка — из поливинилхлоридного пластиката пониженной горючести накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из поливинилхлоридного пластиката пониженной горючести.
Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.
Технические характеристики:- Вид климатического исполнения кабелей: УХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева: не ниже -15°С
- Допустимый радиус изгиба при прокладке: не менее 7,5 наружных диаметров.
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
- Допустимая температура нагрева жил кабелей в режиме перегрузки: не более 90º С.
- Максимально допустимая температура нагрева жил при токах короткого замыкания: не более 160º С.
- Продолжительность короткого замыкания не должна превышать: 5 с
- Предельная температура нагрева жил по условиям невозгорания при коротком замыкании: 350°С
- Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
Вы можете приобрести «Провод ВВГп нг, 3х4 мм², 100 м, медь, силовой, негорючий, ГОСТ, черный, ККЗ» и другие товары в нашем интернет-магазине в Ельце по низким ценам и с бесплатным самовывозом.
Техническая информация
- Длина провода, м
- Сечение жилы, мм²
- Бренд
- Страна производства
- Тип
- Особенности
- Количество жил
- Производственный стандарт
- Цвет изоляции
- Материал жилы
- Назначение
- Вес в упаковке19.7 кг
- Габариты упаковки35 x 35 x 12 см
