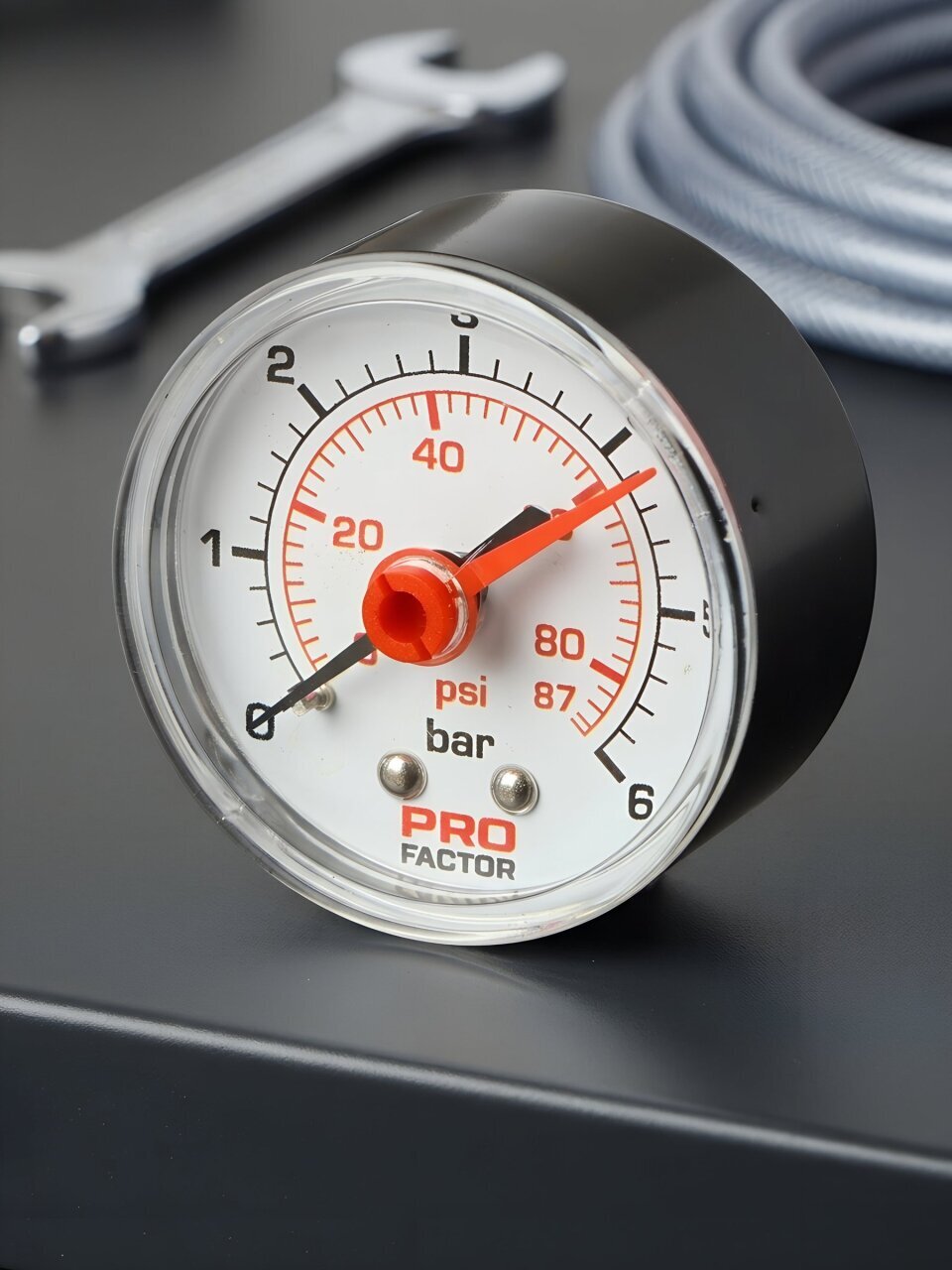

Манометр для насоса, диаметр 53 мм, 6 бар, аксиальный, ProFactor, PF SG 864

Манометры PROFACTOR применяются для измерения давления жидких и газообразных, умеренно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам в системах водоснабжения, отопления и охлаждения. Давление среды, которое необходимо измерить, не должно превышать значение шкалы манометра.

Давление измеряемой среды воздействует на внутреннюю сторону пружины Бурдона, что приводит к округлению овального поперечного сечения. Вследствие этого округления возникают кольцевые напряжения, которые разгибают пружину. Свободный конец пружины поднимается пропорционально величине давления и тянет за собой тягу, которая в свою очередь поворачивает зубчатый сегмент. Вместе с зубчатым сегментом вращается и вал стрелочного механизма вместе со стрелкой, указывающей на давление в системе.

Характеристики:

• Присоединительная резьба: 1/4" наружная;
• Тип присоединения: аксиальное;
• Постоянное давление: 75% от максимального значения шкалы;
• Переменное давление: 65% от максимального значения шкалы;
• Кратковременное давление: 110% от максимального значения шкалы;
• Класс точности: 2.5 по EN 837-1;
• Класс защиты: IP 31;
• Температура измеряемой среды: до +80°С;
• Температура окружающей среды: от –20°С до +60°С;
• Диапазон шкалы: 0-6;
• Состав: пластик, сталь;
